一、鋼襯塑儲罐外觀檢查 ：

1.鋼襯塑儲罐焊縫檢查：

焊縫的外觀質量檢查應包括以下的幾項內容：

首先，所有的焊縫都應該齊整美觀、寬窄劃一、高矮一致、直線連續，焊縫的加強高度不要超過3mm。

其次，焊縫咬邊深度和棱角大小以及錯邊都要符合相關的標準。

再者，檢查并清除焊縫上的熔渣以及飛濺物。

此外，還需檢查角焊縫的焊腳高度，使其不得小于施焊件中較薄者的板厚，并要圓滑過渡至母材。

罐體焊接應錯縫，錯縫距離應大于300mm。人孔法蘭不應開在焊縫處，如需焊接應加加強復板。

2.鋼襯塑儲罐筒體外觀檢查：

鋼體制作圓形（橢圓）儲罐必須圓整飽滿，無明顯凹凸現象，方形的應該水平豎直。

鋼體外形尺寸按圖紙尺寸，整體誤差不大于±5mm。

鋼體幾何尺寸檢查：罐體幾何尺寸檢查主要是檢查罐體的尺寸公差、管口方向和開孔位置等是否準確，尤其注意罐體與車輛的連接尺寸，與操作管路連接的法蘭以及凸緣的相關尺寸的檢查。罐體的直徑公差和最大最小直徑差異以及筒體的不直度在熱處理前后要符合國家有關標準的規定。罐體的長度公差允許值，各組成筒體、封頭的高度公差允許值按代數和計算。

另外，罐體與底盤的連接支座尺寸應加以控制。

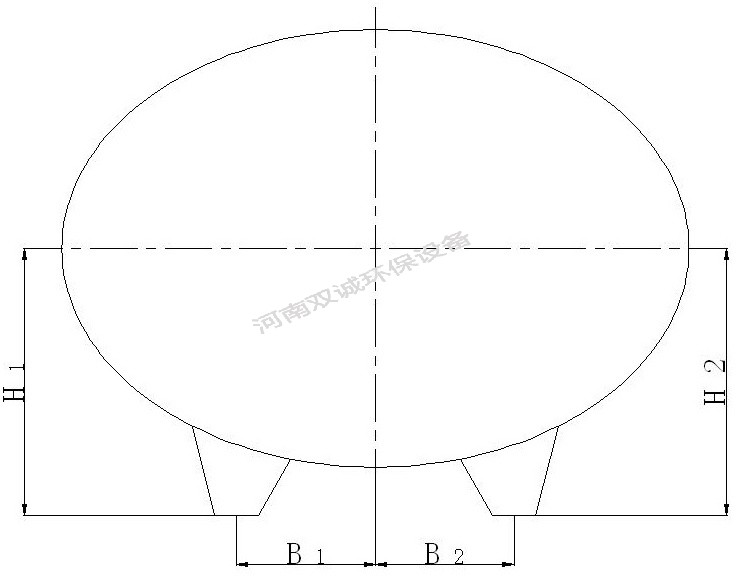

如圖：檢查時要進行測量，

使兩支座的等高性|H1-H2|=△H<3mm，

兩支座中心處等距性|B1-B2|=△B<5mm，

支座底面的平直度應在△H范圍內。

3.儲罐襯塑前鋼網檢查：

        襯塑前鋼網應進行除銹且不允許有褶皺、折邊、斷裂以及局部的隆起或者下凹，鋼網與筒體內壁應留有一定間隙且應均勻、平滑，鋼網與筒體內壁連接處的焊點應保證結實、牢固且大小適中，不得有焊瘤、弧坑、夾渣、飛濺物等缺陷，焊接完成后應對每個焊點進行清理，不允許有焊渣的存在。人孔處也應焊接鋼網。

        鋼網整體走勢應與筒體內壁弧度保持一致，不允許有大的隆起、下凹或者局部的扭曲，鋼網與法蘭連接的過度處應平滑，不允許有較大或者尖銳的突起。

4.儲罐襯塑后檢查：

襯塑層應均勻、平整，表面隨鋼網自然凹凸，光滑成平面，無氣孔，無明顯色斑。

襯塑厚度暫時無法測定，應由廠家原料的投入量來控制。目測鋼網完全潛入塑料層。

人孔、法蘭襯塑應完整，法蘭面應平整，孔眼襯層完整。
